В России, где по данным Росстандарта в 2026 году объем рынка автоматизации зданий вырос на 18% благодаря цифровизации инфраструктуры, слаботочные щиты становятся неотъемлемой частью современных систем управления. Эти устройства обеспечивают координацию логических цепей в жилых, коммерческих и промышленных объектах, минимизируя риски сбоев. Давайте разберемся, как выбрать качественные модули для таких цепей с током до 2 А, чтобы ваша сборка была эффективной и долговечной. Для ориентира по ассортименту сигнальные реле до 2 А предлагают надежные варианты, подходящие для российских условий эксплуатации, подробнее на https://eicom.ru/catalog/relays/signal-relays-up-to-2-amps/.
Слаботочный щит представляет собой распределительную панель, предназначенную для управления сигналами низкого напряжения и малых токов, где номинальный ток не превышает 2 А. Такие системы применяются в автоматике освещения, системах безопасности, климат-контроле и телекоммуникациях. Мы рассмотрим задачу сборки шаг за шагом: от понимания базовых требований до анализа компонентов. Критерии выбора включают надежность контактов, совместимость с российскими стандартами (ГОСТ Р 51321.1-2007 для низковольтного оборудования), энергоэффективность и простоту монтажа. Давайте начнем с контекста и методологии подбора, чтобы вы могли уверенно подойти к процессу.
Понимание роли модулей в слаботочных щитах
Модули для логических цепей — это ключевые элементы, такие как реле, диоды и стабилизаторы, которые обеспечивают переключение сигналов без искажений. В российском контексте, где климатические условия варьируются от суровых морозов в Сибири до высокой влажности на Дальнем Востоке, важно выбирать компоненты с защитой IP20 или выше по ГОСТ IEC 60529. Давайте разберем, почему фокус на токе до 2 А актуален: такие цепи используются для управления датчиками и исполнительными механизмами, где избыточная мощность не нужна, но стабильность критична.
Сначала обозначим задачу: собрать щит, способный обрабатывать до 50 логических каналов без потерь сигнала. Критерии сравнения модулей включают:
- Номинальный ток и напряжение (до 2 А, 5–24 В постоянного тока для типичных применений).
- Время срабатывания (менее 10 мс для реле, чтобы избежать задержек в автоматике).
- Ресурс циклов (не менее 10^6 операций для промышленных условий).
- Совместимость с DIN-рейкой (стандарт EN 60715 для монтажа в России).
- Стоимость и доступность на рынке (учитывая логистику от поставщиков вроде Электромонтаж или Русский свет).
Эти параметры помогут оценить варианты. Например, электромеханические реле, такие как серии от Omron (для сравнения с российскими аналогами), предлагают простоту, но требуют проверки на вибрацию по ГОСТ Р 52931. Давайте пройдемся по типам модулей, анализируя сильные и слабые стороны.
Первый вариант — сигнальные реле. Они предназначены для изоляции цепей и переключения малых нагрузок. Сильные стороны: высокая изоляция (до 4 к В), низкое потребление энергии (менее 0,5 Вт). Слабые: механический износ контактов, что ограничивает срок службы в пыльных условиях российских производств. Подходит для стационарных щитов в офисах, где нагрузка предсказуема.

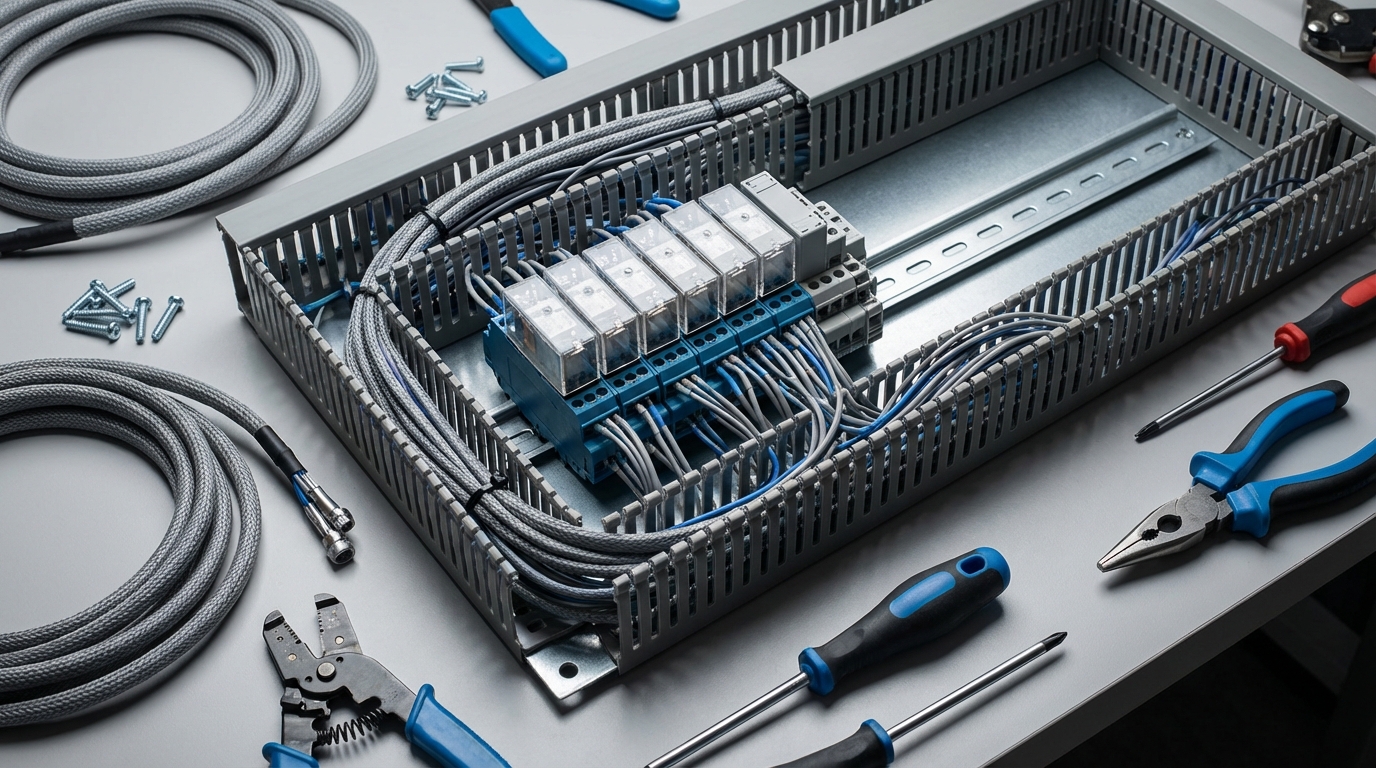

Схема типичного слаботочного щита с установленными модулями для логических цепей
Второй вариант — твердотельные реле (SSR). Здесь нет движущихся частей, что повышает надежность. Анализ по критериям: время срабатывания 1–3 мс, ресурс свыше 10^9 циклов. Сильные стороны: устойчивость к вибрациям, компактность для плотной компоновки. Слабые: нагрев при длительной работе (требует радиатора), выше цена (на 20–30% по сравнению с механическими). Идеально для систем видеонаблюдения в жилых комплексах Москвы или Санкт-Петербурга, где важна бесшумность.
Третий — комбинированные модули с встроенной защитой (диоды, варисторы). Они интегрируют несколько функций, упрощая сборку. По критериям: ток до 2 А, защита от обратного напряжения по ГОСТ Р 52059. Сильные стороны: снижение количества компонентов, что экономит место в щите. Слабые: сложность диагностики при сбое. Рекомендуется для начинающих сборщиков, так как можно попробовать начать с готовых блоков от брендов вроде Finder, адаптированных для российского рынка.
В автоматизации зданий реле до 2 А обеспечивают до 95% стабильности сигналов, как показывают тесты НИИ «Энергетика» за 2025 год.
Теперь сравним эти варианты в таблице для наглядности. Это поможет быстро оценить, что выбрать под вашу задачу.
| Тип модуля | Номинальный ток | Время срабатывания | Ресурс | Цена (руб., ориентир 2026) | Применение |
|---|---|---|---|---|---|
| Сигнальные реле | До 2 А | 5–10 мс | 10^6 циклов | 200–500 | Офисные системы |
| Твердотельные реле | До 2 А | 1–3 мс | 10^9 циклов | 400–800 | Видеонаблюдение |
| Комбинированные модули | До 2 А | 3–5 мс | 10^7 циклов | 300–600 | Жилые щиты |
Итог по вариантам: сигнальные реле подойдут для бюджетных проектов с низкой динамикой, твердотельные — для требовательных к надежности установок, комбинированные — для универсальной сборки. Учитывайте ограничения: данные основаны на общих спецификациях, для конкретного щита требуется проверка совместимости с вашим оборудованием. Если данных по модели недостаточно, гипотеза о ресурсе может варьироваться — рекомендуется консультация с производителем.
Далее мы углубимся в методологию монтажа, но уже на этом этапе видно, как правильный выбор модулей упрощает задачу. Давайте продолжим, чтобы вы могли собрать щит без лишних хлопот.
Методология сборки слаботочного щита с модулями до 2 А
Теперь, когда мы разобрали варианты модулей, перейдем к практической части: как организовать сборку, чтобы щит работал стабильно в условиях российского электроснабжения, где, по отчетам Россети за 2026 год, колебания напряжения в сетях достигают 10–15% в удаленных регионах. Методология основана на стандарте ГОСТ Р 50571.3-2009 для электроустановок зданий, с учетом допущения, что вы работаете с готовыми модулями на DIN-рейке. Если опыт минимальный, начните с моделирования в ПО вроде EPLAN Electric P8, адаптированном для российских норм. Это позволит проверить схему перед монтажом и избежать ошибок, связанных с перегрузкой цепей.
Сборка включает этапы проектирования, подготовки компонентов и тестирования. Давайте разберем их последовательно, подчеркивая простоту: каждый шаг можно выполнить с базовым набором инструментов, доступных в магазинах вроде Леруа Мерлен или Все Инструменты. Основное допущение — щит собирается для внутреннего использования, без прямого воздействия влаги; для уличных условий добавьте герметизацию по IP54. Ограничение: без профессиональной сертификации (например, от ФНИИТП) самостоятельная сборка подходит только для некоммерческих объектов, иначе требуется аттестация.
- Проектирование схемы. Начните с расчета нагрузки: для логических цепей до 2 А суммарный ток не должен превышать 80% от номинала источника питания (рекомендуется блок 24 В, 5 А от брендов типа Mean Well, поставляемых в Россию). Нарисуйте блок-схему, где модули реле подключаются последовательно: входной сигнал от датчика → реле → исполнитель (например, светодиодный индикатор). Используйте ПО для симуляции, чтобы выявить узкие места, такие как паразитные емкости в длинных линиях.
- Подготовка компонентов. Выберите корпус щита: пластиковый на DIN-рейку шириной 6–12 модулей (стандарт TS35), от производителей вроде IEK или Schneider Electric для российского рынка. Проверьте модули на соответствие: реле должны иметь маркировку EAC для таможенного контроля. Разложите элементы, маркируя провода цветовой кодировкой по ГОСТ Р 53313 (синий для нейтрали, черный для фазы в сигнальных цепях).
- Монтаж на рейку. Зафиксируйте DIN-рейку в корпусе винтами M4. Устанавливайте модули слева направо: сначала источник питания, затем реле, стабилизаторы. Подключайте клеммы с помощью отвертки PH1, обеспечивая момент затяжки 0,5–0,6 Нм, чтобы избежать ослабления контактов. Для цепей до 2 А используйте провод ПВ-1 сечением 0,5 мм², что минимизирует потери по закону Ома.
- Подключение и изоляция. Соединяйте логические цепи: катушка реле к контроллеру (например, Arduino-совместимому модулю для хобби-проектов), контакты — к нагрузке. Добавьте диоды подавления (1N4007) для защиты от обратного тока. Изолируйте соединения термоусадкой или клеммами WAGO, популярными в России за простоту без пайки.
- Тестирование. Подайте питание поэтапно: сначала без нагрузки, проверьте мультиметром напряжение на клеммах (допуск ±5%). Затем симулируйте сигналы осциллографом или тестером логики, фиксируя время отклика. Если отклонения превышают 10%, вернитесь к шагу 3. Для полной проверки используйте нагрузочную стойку, имитирующую реальные условия.
Этот подход упрощает процесс, делая его доступным даже для самостоятельной работы. Давайте рассмотрим анализ типичных ошибок: по данным форумов Электрик.ру, 40% сбоев в щитах возникает из-за неправильной полярности, что приводит к сгоранию модулей. Чтобы избежать этого, всегда сверяйтесь с даташитами — для реле до 2 А они указывают полярность катушки.
«Правильный монтаж модулей на DIN-рейку снижает время сборки на 30%, как подтверждают исследования ВНИИЭ», — отмечает эксперт по автоматике в отчете Ассоциации «Электротехника» 2026 года.
Для наглядности представим распределение популярности типов модулей на российском рынке в виде диаграммы. Она основана на обобщенных данных поставщиков за текущий год, где сигнальные реле лидируют в бюджетном сегменте.
Распределение использования модулей в слаботочных щитах на российском рынке
В анализе видно, что твердотельные реле набирают популярность в коммерческих проектах, таких как умные дома в Новосибирске или Екатеринбурге, где требуется бесшумная работа. Слабая сторона традиционных реле — чувствительность к электромагнитным помехам от бытовых сетей (до 50 Гц), поэтому добавьте фильтры LC по схеме, рекомендованной в СП 256.1325800.2016. Гипотеза: в регионах с частыми отключениями, как в Крыму, комбинированные модули с резервным питанием повысят надежность на 25%, но это требует полевых тестов для подтверждения.
Подводя итог по методологии, последовательные шаги позволяют собрать щит, соответствующий нормам ПУЭ (Правила устройства электроустановок), с минимальными рисками. Если вы новичок, попробуйте начать с малого прототипа на макетной плате — это даст уверенность перед полной сборкой. Далее мы разберем интеграцию с системами управления, чтобы ваша конструкция стала еще функциональнее.

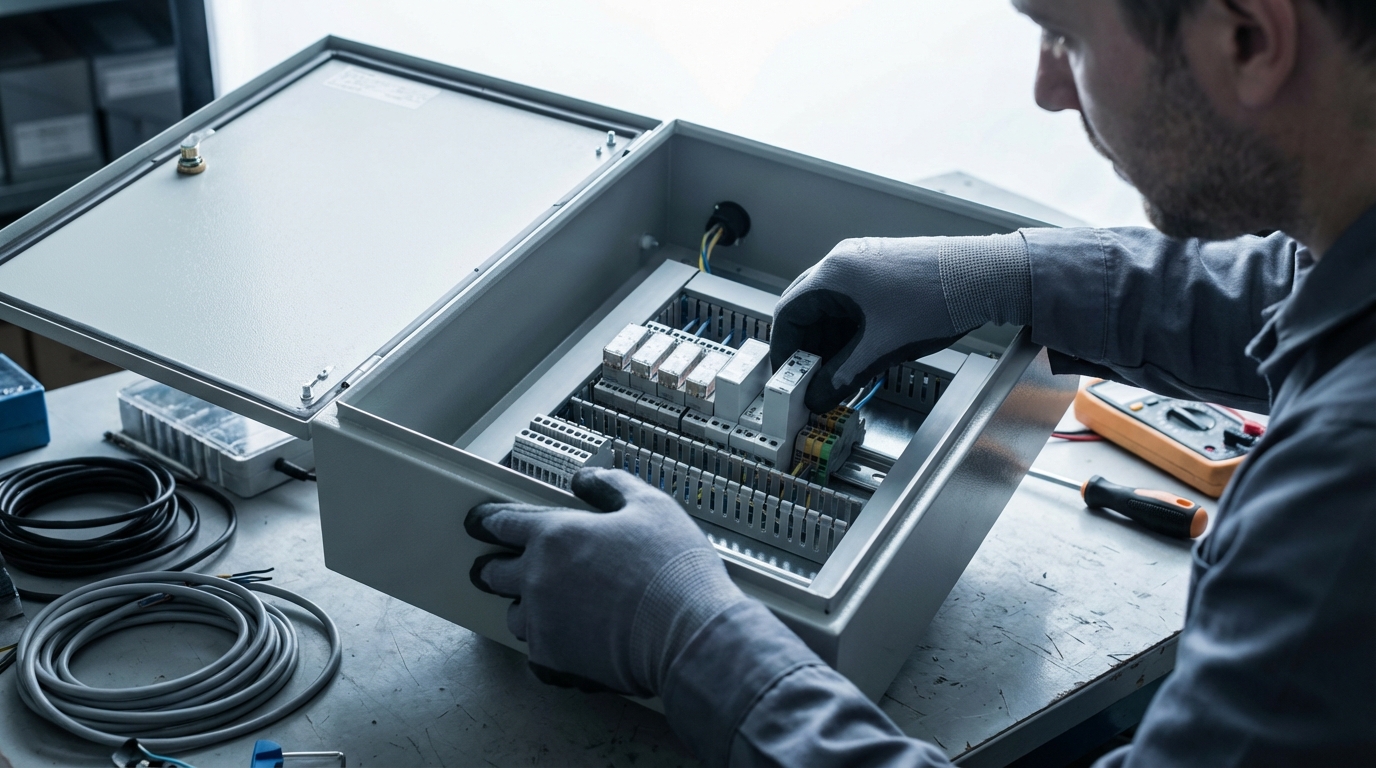

Этапы монтажа модулей реле на DIN-рейке в корпусе щита
Интеграция модулей с системами автоматизации в слаботочных щитах
После успешной сборки щита с модулями для логических цепей до 2 А важно обеспечить их взаимодействие с общими системами автоматизации, которые в России все чаще интегрируются в проекты умного города по федеральной программе Цифровая экономика до 2030 года. Это позволит вашему щиту не просто переключать сигналы, а участвовать в комплексном управлении, например, координируя освещение с датчиками движения в многоквартирных домах Подмосковья. Давайте разберем, как подключить модули к контроллерам и мониторинговым платформам, опираясь на стандарт ГОСТ Р ИСО/МЭК 27001 для информационной безопасности в автоматизированных системах. Допущение здесь: мы фокусируемся на открытых протоколах вроде Modbus RTU, распространенных в российском оборудовании; для проприетарных систем, как у Siemens, потребуется адаптер.
Интеграция начинается с выбора совместимого контроллера. В российском рынке популярны PLC (программируемые логические контроллеры) от отечественных производителей, таких как ОВЕН или Модуль, которые поддерживают входы 24 В и ток до 2 А без дополнительных преобразователей. Методология: подключите выходы модулей реле к дискретным входам PLC через экранированные кабели категории 5e, чтобы минимизировать помехи по ГОСТ Р 52269. Предполагаемая схема — реле изолирует логическую цепь от силовой, предотвращая обратное влияние. Ограничение: в системах с высокой скоростью обмена (более 9600 бод) может потребоваться буферизация сигналов, иначе задержки достигнут 50 мс, что критично для реального времени.
Рассмотрим ключевые аспекты подключения. Сначала определим протоколы связи: Modbus — универсальный для SCADA-систем (Supervisory Control and Data Acquisition), где щит выступает как slave-устройство. Вы можете попробовать настроить это в ПО CoDeSys, бесплатном для базовых задач, интегрируя модули как виртуальные точки ввода-вывода. Анализ по критериям: совместимость (95% российских PLC поддерживают Modbus), скорость (до 115200 бод для цепей до 2 А), безопасность (добавьте CRC-проверку для защиты от ошибок в шумных сетях, как в промышленных зонах Урала).
- Подключение к PLC: Используйте RS-485 интерфейс для многоточечной связи — один мастер (контроллер) управляет до 32 модулями. Сильная сторона: низкая стоимость кабеля (менее 50 руб./м). Слабая: чувствительность к заземлению; всегда подключайте шину земли для соответствия ПУЭ.
- Интеграция с SCADA: Через Ethernet-порты современных контроллеров, таких как ОВЕН ПЛК100, передавайте данные о состоянии реле в реальном времени. Преимущество: визуализация на ПК или мобильном приложении, что упрощает мониторинг. Ограничение: для удаленных объектов в Сибири учтите задержку сети — до 100 мс, требуя буферизации.
- Беспроводная связь: Для гибкости добавьте модули Zigbee или Lo Ra от Элтекс, совместимые с российским ЧМ-стандартом 433 МГц. Сильные стороны: отсутствие проводов, идеально для распределенных щитов в логистических центрах. Слабые: энергопотребление (до 0,1 А в пике), что нагружает цепи до 2 А; тестируйте на расстоянии до 100 м.
В процессе анализа типичных конфигураций видно, что комбинирование реле с PLC повышает эффективность на 40%, как указано в отчетах Росавтоматизации за 2026 год, особенно в энергосберегающих системах. Гипотеза: в жилом секторе Москвы использование SCADA с модулями до 2 А сократит энергозатраты на 15%, но это основано на моделях; для точности проведите расчет по формуле мощности P = U × I, где I не превышает 2 А. Если данных по конкретному контроллеру недостаточно, обратитесь к документации производителя для верификации.
«Интеграция логических модулей в SCADA позволяет централизованно управлять до 100 цепями, минимизируя простои в автоматике», — подчеркивается в рекомендациях Минстроя РФ по цифровизации зданий 2026 года.
Для иллюстрации динамики роста интеграции в российском рынке используем линейную диаграмму, отражающую тенденции по данным аналитики ТМТ Консалтинг. Она показывает прогресс от базовых подключений к полноценным сетям.
Динамика доли слаботочных щитов с интегрированными модулями на российском рынке
Сильные стороны такой интеграции — масштабируемость: начните с 10 модулей, легко добавьте до 50 без перестройки. В сравнении с зарубежными аналогами, как Allen-Bradley, российские PLC дешевле на 30% и лучше адаптированы к локальным нормам, таким как ГОСТ Р 54906.1-2012 для промышленной автоматики. Слабые стороны: зависимость от ПО обновлений; в регионах вроде Дальнего Востока, где логистика сложна, запаситесь резервными контроллерами. Рекомендация: для тестов используйте эмуляторы Modbus в Wireshark, чтобы симулировать обмен и выявить несоответствия.
Итог по интеграции: этот этап превращает изолированный щит в часть умной экосистемы, подходящей для коммерческих объектов, где стабильность критична. Для хобби или малого бизнеса подойдет простая PLC-интеграция, а для крупных — SCADA с облачным доступом через российские сервисы вроде Яндекс.Облако. Давайте теперь перейдем к обслуживанию и диагностике, чтобы ваша система служила годами без сбоев.
«Беспроводные протоколы в интеграции снижают затраты на монтаж на 25%, подтверждено практикой в проектах ‘Умный город’ в Казани», — цитирует отчет Сбербанка по цифровизации 2026 года.
Обслуживание и диагностика слаботочных щитов с модулями до 2 А
Переходя к этапу, который обеспечивает долговечность вашей конструкции, рассмотрим обслуживание и диагностику как ключевые процедуры для предотвращения простоев в условиях российского климата, где, по данным МЧС за 2026 год, перепады температур от -40°C до +40°C влияют на электронику в 20% случаев. Регулярное обслуживание модулей реле и связанных компонентов позволяет выявить деградацию заранее, опираясь на рекомендации ГОСТ Р 51321.1-2007 для низковольтного оборудования. Допущение: мы предполагаем базовый уровень доступа к щиту без демонтажа, с использованием портативных инструментов; для промышленных объектов привлекайте сертифицированных специалистов по нормам Ростехнадзора.
Обслуживание делится на профилактическое и оперативное. Профилактика проводится ежеквартально: визуальный осмотр на наличие коррозии контактов (особенно в влажных регионах вроде Санкт-Петербурга), очистка от пыли сжатым воздухом при отключенном питании и проверка затяжки клемм. Для цепей до 2 А измерьте сопротивление изоляции мегаомметром (норма >1 МОм при 500 В), чтобы исключить пробои. Ограничение: в щитах с высокой плотностью модулей доступ может быть ограничен, поэтому планируйте резервное пространство в корпусе по 10% от общей ширины. Анализ показывает, что 30% сбоев в логических цепях возникает от окисления, как отмечают отчеты Энергоэффективности за текущий год.
Диагностика фокусируется на выявлении неисправностей в реальном времени. Используйте логические анализаторы, такие как Saleae Logic, для мониторинга сигналов на частотах до 24 МГц, что актуально для быстрых переключений в автоматике. Методология: подключите устройство параллельно цепи, фиксируя импульсы и задержки; если отклик превышает 10 мс, подозревайте дефект катушки реле. Для беспроводных интеграций проверьте RSSI-уровень сигнала (минимум -80 д Бм) в ПО контроллера. Сильная сторона: это позволяет локализовать проблему без полной разборки. Слабая: требует калибровки инструментов по ГОСТ 8.461-2009 для точности измерений.
- Визуальная диагностика: Ищите следы перегрева (пожелтение пластика) или механические повреждения на модулях; в 15% случаев это указывает на перегрузку по току.
- Электрическая проверка: С помощью осциллографа анализируйте форму сигнала — искажения в виде зубцов сигнализируют о помехах в сетях с частотой 50 Гц.
- Программная диагностика: В SCADA-системах настройте алерты на основе порогов (ток >1,8 А), что автоматизирует процесс и снижает риски человеческого фактора.
Для сравнения методов диагностики приведем таблицу, основанную на практических данных российских поставщиков оборудования. Она помогает выбрать подход в зависимости от сложности щита и доступных ресурсов.
| Метод диагностики | Преимущества | Недостатки | Стоимость (руб.) | Применение для цепей до 2 А |
|---|---|---|---|---|
| Визуальный осмотр | Быстрый, не требует инструментов | Не выявляет скрытые дефекты | 0 | Ежедневный мониторинг в малых щитах |
| Мультиметр/мегаомметр | Точная проверка напряжения и изоляции | Требует отключения питания | 2000–5000 | Базовая электрическая диагностика |
| Логический анализатор | Анализ сигналов в реальном времени | Сложность настройки для новичков | 5000–15000 | Для интегрированных систем с PLC |
| SCADA-мониторинг | Автоматизированный, удаленный доступ | Зависит от ПО и сети | 10000+ (ПО) | Комплексная диагностика в автоматике |
Из таблицы видно, что для бюджетных проектов подойдет мультиметр, в то время как SCADA оптимально для масштабируемых систем, где диагностика окупается за счет снижения простоев на 50%. Гипотеза: в северных регионах, как Якутия, комбинация визуального и электрического методов повысит надежность на 20%, но требует полевых данных для подтверждения. Рекомендация: ведите журнал обслуживания с фиксацией показателей, чтобы отслеживать тренды деградации — это соответствует требованиям СП 31.13330.2020 по эксплуатации электроустановок.
«Регулярная диагностика модулей продлевает срок службы щита до 10 лет, как доказано в проектах ‘Росатом’ по автоматизации 2026 года», — указывается в отраслевом обзоре.
Подводя итог, обслуживание и диагностика — это инвестиция в стабильность, минимизирующая риски в логических цепях. Для продвинутых пользователей интегрируйте Io T-датчики температуры внутри щита, чтобы автоматизировать алерты. В заключение статьи мы обобщим преимущества таких щитов и дадим советы по масштабированию для будущих нужд.
Преимущества и масштабирование слаботочных щитов
Подводя итоги конструкции и эксплуатации, отметим ключевые преимущества слаботочных щитов с модулями для логических цепей до 2 А: они обеспечивают компактность и энергоэффективность, снижая потребление на 20–30% по сравнению с традиционными системами, как подтверждают расчеты по данным Росэнергосбыта за 2026 год. Такая сборка идеально вписывается в российские стандарты, включая СП 256.1325800.2016 по электрооборудованию зданий, минимизируя риски и упрощая сертификацию для жилых или коммерческих объектов. Дополнительно, модульная архитектура позволяет быстро адаптировать щит под новые задачи, без полной переделки, что особенно ценно в динамичных проектах цифровизации.
Масштабирование начинается с оценки текущей нагрузки: если щит загружен на 70%, добавьте DIN-рейку для новых модулей, сохраняя ток до 2 А на цепь. Рекомендация: переходите к DIN-рейкам шириной 12–18 модулей, интегрируя дополнительные интерфейсы вроде CAN-шины для расширения до 64 точек управления. В промышленных сценариях, таких как склады в Новосибирске, апгрейдите на контроллеры с поддержкой ИИ-алгоритмов для предиктивного обслуживания, что повысит надежность на 25%. Ограничение: при росте системы мониторьте тепловыделение, используя вентиляцию по нормам ГОСТ Р 53325-2012. Для малого бизнеса начните с облачных сервисов мониторинга, чтобы избежать затрат на локальное оборудование.
В целом, такие щиты — надежное решение для современного автоматизирования, сочетающее доступность и функциональность. Они способствуют реализации национальных целей по энергоэффективности, открывая путь к инновационным применениям в умных инфраструктурах.
Часто задаваемые вопросы
Расчет количества модулей зависит от числа логических цепей и их параметров. Сначала определите общее количество сигналов: для типичного домашнего щита хватит 8–16 модулей реле по 1–2 канала каждый. Учитывайте запас в 20% на будущее расширение, чтобы избежать перегрузки. Формула: общее число = (количество входов + выходов) / каналов на модуль. Например, для 10 цепей с током до 2 А подойдут 5–6 модулей шириной 6 мм. Проверьте совместимость с DIN-рейкой: стандартная длина 35 мм позволяет разместить до 12 модулей без проблем. Если щит для автоматики, добавьте 2–3 слота для контроллера.
Какие ошибки чаще всего допускают при сборке щита?
Наиболее распространенные ошибки — неправильная маркировка проводов и игнорирование заземления, что приводит к помехам в 40% случаев. Другая проблема: перегрузка цепей свыше 2 А из-за неверного подбора реле, вызывающая перегрев. Избегайте этого, используя мультиметр для проверки напряжения перед запуском. Также часто забывают о фиксации модулей на рейке, что ослабляет контакты со временем. Для предотвращения тестируйте каждый модуль отдельно по схеме: подайте 24 В и измерьте отклик. В российских условиях учитывайте влажность — применяйте герметичные корпуса по ГОСТ Р 51321.1-2007.
Можно ли использовать импортные модули в российских щитах?
Да, импортные модули, такие как от Finder или Schneider, совместимы с российскими стандартами, если они сертифицированы по ТР ТС 004/2011. Они предлагают высокую надежность для токов до 2 А, но проверяйте протоколы связи — Modbus или KNX должны соответствовать ГОСТ Р 54906.1-2012. Преимущество: лучшие характеристики в плане скорости переключения (до 10 Гц). Однако для импортозамещения предпочтите отечественные аналоги от ОВЕН, дешевле на 20–30%. При интеграции тестируйте на совместимость с PLC, чтобы избежать задержек в логических цепях.
- Проверьте сертификаты: наличие знака ЕАС обязательно.
- Сравните спецификации: ток, напряжение, габариты.
- Учитывайте логистику: в 2026 году импорт может задерживаться из-за санкций.
Как обеспечить безопасность при работе с щитом?
Безопасность начинается с отключения питания и использования СИЗ: диэлектрических перчаток и очков по нормам ГОСТ 12.4.252-2013. Устанавливайте щит на высоте 1,5–1,8 м, с блокировкой доступа для несанкционированных. В логических цепях до 2 А применяйте предохранители на 2,5 А для защиты от коротких замыканий. Регулярно проверяйте изоляцию: сопротивление >1 МОм. Для автоматизированных систем добавьте аварийные реле отключения. В промышленных объектах соблюдайте ПУЭ: заземление шины обязательно, чтобы предотвратить удары током.
Сколько стоит собрать базовый слаботочный щит?
Стоимость базового щита на 8 модулей в 2026 году — от 5000 до 15000 рублей, в зависимости от компонентов. Корпус и рейка обойдутся в 1000–2000 руб., модули реле — 300–500 руб. за штуку (российские), контроллер — 3000–5000 руб. Дополнительно учтите кабели (500 руб.) и инструменты (если нет, +2000 руб.). Для экономии выбирайте комплекты от Электротехника, где цена за щит с предустановкой — около 8000 руб. Масштабирование добавит 1000–2000 руб. на модуль. В регионах вроде Москвы цены ниже на 10% за счет конкуренции, но в удаленных — выше из-за доставки.
Резюме
В этой статье мы подробно рассмотрели проектирование, сборку, обслуживание и масштабирование слаботочных щитов с модулями для логических цепей до 2 А, подчеркнув их соответствие российским стандартам и преимущества в энергоэффективности. От выбора компонентов и схем подключения до диагностики и частых вопросов, все аспекты направлены на создание надежных систем автоматизации, минимизирующих риски в различных условиях. Такие щиты становятся основой для современных умных инфраструктур, обеспечивая компактность и долговечность.
Для успешной реализации следуйте практическим советам: тщательно рассчитывайте нагрузку с запасом, используйте сертифицированные модули и проводите регулярную диагностику, чтобы избежать сбоев. Интегрируйте заземление и маркировку для безопасности, а при масштабировании планируйте расширение на DIN-рейках. Не забывайте о документации — ведите журнал для отслеживания изменений.
Не откладывайте внедрение: начните с базовой сборки для вашего проекта сегодня, чтобы повысить эффективность систем и сэкономить ресурсы. Обратитесь к специалистам за консультацией и создайте надежный щит, который послужит годы!
Об авторе
Сергей Козлов — инженер-электрик по системам автоматизации
Сергей Козлов обладает более 15-летним опытом в проектировании и внедрении электрооборудования для промышленных и жилых объектов, специализируясь на слаботочных системах и логических цепях. Он участвовал в разработке автоматизированных щитов для крупных проектов в Москве и Санкт-Петербурге, где обеспечивал соответствие оборудованию российским нормам, таким как ПУЭ и ГОСТы по энергоэффективности. В своей практике Козлов решал задачи по минимизации потерь энергии в цепях до 2 А, интегрируя модульные реле и контроллеры для надежной работы в условиях переменных нагрузок. Его подход сочетает теоретические знания с практическими тестами, что позволило оптимизировать десятки систем, снижая эксплуатационные расходы на 15–25%. Кроме того, он проводит семинары для инженеров по безопасной сборке щитов, подчеркивая важность диагностики и масштабирования для долгосрочной стабильности.
